מגנטים ניאודימיום מסונטרים מיוצרים על בסיס סגסוגות Nd-Fe-B ובעלי הערך (BH)max הגבוה ביותר מבין כל המגנטים הקבועים הזמינים באופן מסחרי. Nd-Fe-B הוא הדור השלישי של מגנט קבוע שפותח בשנות ה-80. יש לו שילוב של רמננטיות גבוהה מאוד וכפייה, ומגיע עם מגוון רחב של דרגות, גדלים וצורות. עם המאפיינים המגנטיים המצוינים שלו, חומרי הגלם הרבים והמחירים הנמוכים יחסית, Nd-Fe-B מציעה גמישות רבה יותר בתכנון של חומרים חדשים או החלפת חומרי המגנט המסורתיים כגון קרמיקה, Alnico ו- SmCo כדי להשיג יעילות גבוהה, עלות נמוכה והתקנים קומפקטיים יותר. .

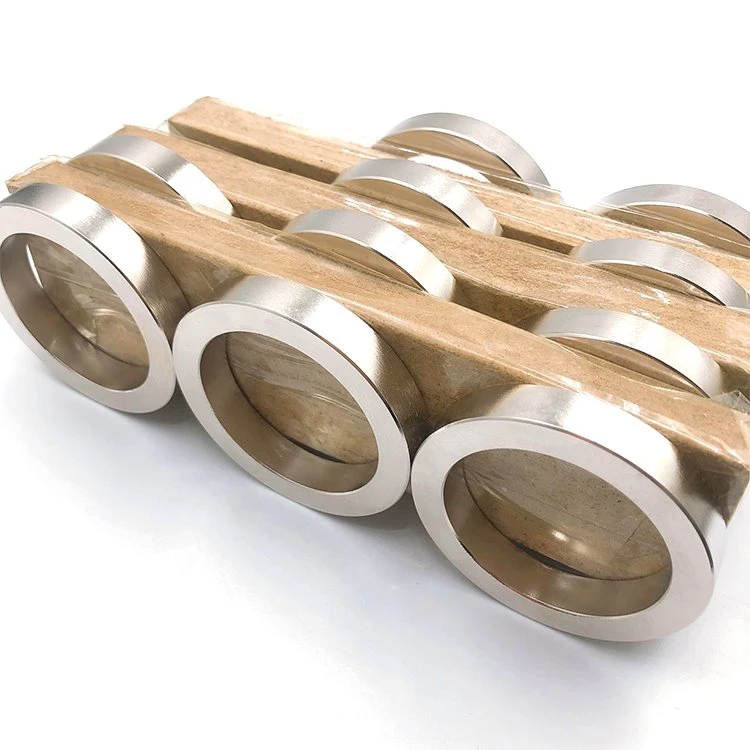

מגנטים של טבעת ניאודימיום הם בצורת מעגל עם חור קונצנטרי בתוכו. ניתן לחלק טבעות מגנט לטבעת טהורה או לטבעת שקועה על סמך הצורה המפורטת של החור הפנימי. מגנט טבעת ניאודימיום צריך להימדד לפי קוטר חיצוני (OD), קוטר פנימי (ID) ועובי (T). בדומה למגנט דיסק ניאודימיום, ניתן למגנט מגנט בצורת טבעת עם קוטב N וקוטב S מול משטחי קצה שטוחים או למגנט בצורה דימטרית כך שהקוטב N נמצא בצד אחד מעוקל וקוטב S נמצא בצד המעוגל הנגדי. מלבד המגנטים הקונבנציונליים הממוגנטים בציר או הממגנטים בקוטר, זמין גם מגנט טבעת בעל אוריינטציה רדיאלית. בנוסף, מגנטים ניאודימיום נפגמים בקלות בתנאי לחות ויש צורך לכסות אותם בציפוי מגן.

תהליך הייצור של מגנטים ניאודימיום

תהליך מטלורגיית אבקה משמש לייצור מגנטים מסוג Nd-Fe-B מחוטאים.

001-Process Flow

כיוון מגנטי של מגנטים טבעת ניאודימיום

002-Magnetization

003-Magnetization

ממדים

004-Dimensions of Neodymium Ring Magnet

טיפול שטח

משטח	ציפוי	עובי (מיקרומטר)	צֶבַע	SST(Hrs)	מאפיין
אָבָץ	Zn	4-10	כחול לבן	24-48	הגנה רגילה
אָבָץ	Zn צבעוני	4-10	צִבעוֹנִי	48-72	מעולה נגד לחות
ניקל	Ni-Ni	8-15	כסף	48-96	הגנה רגילה
ניקל	NiCuNi	10-20	כסף	24-72	מעולה נגד לחות
אפוקסי	ני-קו-אפוקסי	10-20	שחור/אפור	72-108	מעולה נגד לחות
	Ni-Cu-Ni-Epoxy	10-30		72-108	מעולה נגד לחות
	אפוקסי	10-30		>500	מעולה נגד לחות
טפלון	טפלון	10-20	שָׁחוֹר	48-72	מעולה נגד לחות, מעולה נגד ממיסים, גזים, פטריות וחיידקים.
פסיביות	פוספט/פסיבי	פחות או שווה ל-2	אפור כהה	פחות או שווה ל-2.5	הגנה זמנית
זהב	Ni-Cu-Ni-Au	10-20	זָהוּב	>12	הגנה רגילה
אוורלוב	אוורלוב	10-25	צהוב	>48	לא מוליכה, הדבקה מעולה
אוורלוב	Ni-Cu-Everlube	10-25	צהוב	>96	הדבקה מעולה
PVD אלומיניום	PVD אלומיניום	5-30	כסף	>72	Excellent adhesion strength>15mPa
פארילן	פארילן	5-15	אפור	>48	מעולה נגד לחות, מעולה נגד ממיסים, גזים, פטריות וחיידקים.

הערה: מצב ספריי מלח:
ריכוז נתרן כלוריד	5 אחוז
טמפרטורת בדיקה:	35 מעלות
טמפרטורת חבית הלחץ:	47 מעלות
לחות יחסית של מעבדה:	85 אחוז
נפח ריסוס:	1.5±0.5ml/(h.80cm³)

מאפיינים מגנטיים

פריט	כיתה	בר		Hcb		HcJ		(BH) מקסימום		טמפרטורת עבודה
פריט	כיתה	קילוגרם	T	kA/m	kOe	kA/m	kOe	MGOe	kJ/m³	L/D גדול או שווה ל-0.7( מעלות )
N	N35	11.7-12.2	1.17-1.22	גדול או שווה ל-10.9	גדול או שווה ל-868	גדול או שווה ל-12	גדול או שווה ל-955	33-36	263-287	פחות או שווה ל-80
	N38	12.2-12.5	1.22-1.25	גדול או שווה ל-11.3	גדול או שווה ל-899	גדול או שווה ל-12	גדול או שווה ל-960	36-39	287-310
	N40	12.5-12.8	1.25-1.28	גדול או שווה ל-11.4	גדול או שווה ל-907	גדול או שווה ל-12	גדול או שווה ל-960	38-41	302-326
	N42	12.8-13.2	1.28-1.32	גדול או שווה ל-11.5	גדול או שווה ל-915	גדול או שווה ל-12	גדול או שווה ל-960	40-43	318-342
	N45	13.2-13.8	1.32-1.38	גדול או שווה ל-11.6	גדול או שווה ל-923	גדול או שווה ל-12	גדול או שווה ל-960	43-46	342-366
	N48	13.8-14.2	1.38-1.42	גדול או שווה ל-11.6	גדול או שווה ל-923	גדול או שווה ל-12	גדול או שווה ל-960	46-49	366-390
	N50	14.0-14.5	1.40-1.45	גדול מ-12 או שווה ל-12.0	גדול או שווה ל-955	גדול או שווה ל-12	גדול או שווה ל-960	48-51	382-406
	N52	14.3-14.6	1.43-1.46	גדול מ-11 או שווה ל-11.0	גדול או שווה ל-876	גדול או שווה ל-12	גדול או שווה ל-960	50-53	398-422
	N55	14.5-15.0	1.45-1.50	גדול מ-11 או שווה ל-11.0	גדול או שווה ל-876	גדול או שווה ל-12	גדול או שווה ל-960	53-55	422-438
M	35M	11.7-12.2	1.17-1.22	גדול או שווה ל-10.9	גדול או שווה ל-868	גדול או שווה ל-14	גדול או שווה ל-1114	33-36	263-287	פחות או שווה ל-100
	38M	12.2-12.5	1.22-1.25	גדול או שווה ל-11.3	גדול או שווה ל-899	גדול או שווה ל-14	גדול או שווה ל-1114	36-39	287-310
	40M	12.5-12.8	1.25-1.28	גדול או שווה ל-11.6	גדול או שווה ל-923	גדול או שווה ל-14	גדול או שווה ל-1114	38-41	302-326
	42M	12.8-13.2	1.28-1.32	גדול מ-12 או שווה ל-12.0	גדול או שווה ל-955	גדול או שווה ל-14	גדול או שווה ל-1114	40-43	318-342
	45M	13.2-13.8	1.32-1.38	גדול או שווה ל-12.5	גדול או שווה ל-995	גדול או שווה ל-14	גדול או שווה ל-1114	43-46	342-366
	48M	13.8-14.2	1.38-1.42	גדול או שווה ל-12.9	גדול או שווה ל-1027	גדול או שווה ל-14	גדול או שווה ל-1114	46-49	366-390
	50M	14.0-14.5	1.40-1.45	גדול מ-13 או שווה ל-13.0	גדול או שווה ל-1033	גדול או שווה ל-14	גדול או שווה ל-1114	48-51	382-406
	52M	14.3-14.6	1.43-1.46	גדול או שווה ל-13.1	גדול או שווה ל-1043	גדול או שווה ל-14	גדול או שווה ל-1114	50-53	398-422
	54M	14.5-15.0	1.45-1.50	גדול או שווה ל-13.2	גדול או שווה ל-1051	גדול או שווה ל-14	גדול או שווה ל-1114	52-55	414-438
H	35H	11.7-12.2	1.17-1.22	גדול או שווה ל-10.9	גדול או שווה ל-868	גדול או שווה ל-17	גדול או שווה ל-1353	33-36	263-287	פחות או שווה ל-120
	38H	12.2-12.5	1.22-1.25	גדול או שווה ל-11.3	גדול או שווה ל-899	גדול או שווה ל-17	גדול או שווה ל-1353	36-39	287-310
	40H	12.5-12.8	1.25-1.28	גדול או שווה ל-11.6	גדול או שווה ל-923	גדול או שווה ל-17	גדול או שווה ל-1353	38-41	302-326
	42H	12.8-13.2	1.28-1.32	גדול מ-12 או שווה ל-12.0	גדול או שווה ל-955	גדול או שווה ל-17	גדול או שווה ל-1353	40-43	318-342
	45H	13.2-13.8	1.32-1.38	גדול או שווה ל-12.3	גדול או שווה ל-973	גדול או שווה ל-17	גדול או שווה ל-1353	43-46	342-366
	48H	13.7-14.2	1.37-1.42	גדול או שווה ל-12.5	גדול או שווה ל-995	גדול או שווה ל-17	גדול או שווה ל-1353	46-49	366-390
	50H	14.0-14.5	1.40-1.45	גדול או שווה ל-12.6	גדול או שווה ל-1003	גדול או שווה ל-17	גדול או שווה ל-1353	48-51	382-406
	52H	14.3-14.8	1.43-1.48	גדול או שווה ל-13.1	גדול או שווה ל-1043	גדול או שווה ל-17	גדול או שווה ל-1353	50-53	398-422
ש.ש	35SH	11.7-12.2	1.17-1.22	גדול מ-11 או שווה ל-11.0	גדול או שווה ל-876	גדול או שווה ל-20	גדול או שווה ל-1592	33-36	263-287	פחות או שווה ל-150
	38SH	12.2-12.5	1.22-1.25	גדול או שווה ל-11.4	גדול או שווה ל-907	גדול או שווה ל-20	גדול או שווה ל-1592	36-39	287-310
	40SH	12.5-12.8	1.25-1.28	גדול או שווה ל-11.8	גדול או שווה ל-939	גדול או שווה ל-20	גדול או שווה ל-1592	38-41	302-326
	42SH	12.8-13.2	1.28-1.32	גדול או שווה ל-12.1	גדול או שווה ל-963	גדול או שווה ל-20	גדול או שווה ל-1592	40-43	318-342
	45SH	13.2-13.8	1.32-1.38	גדול או שווה ל-12.3	גדול או שווה ל-979	גדול או שווה ל-20	גדול או שווה ל-1592	43-46	342-366
	48SH	13.7-14.3	1.37-1.43	גדול או שווה ל-12.7	גדול או שווה ל-1011	גדול או שווה ל-20	גדול או שווה ל-1592	46-49	366-390
	50SH	14.0-14.5	1.40-1.45	גדול או שווה ל-12.6	גדול או שווה ל-1003	גדול או שווה ל-20	גדול או שווה ל-1592	48-51	382-406
UH	28UH	10.4-10.8	1.04-1.08	גדול או שווה ל-9.6	גדול או שווה ל-764	גדול או שווה ל-25	גדול או שווה ל-1990	26-29	207-231	פחות או שווה ל-180
	30UH	10.8-11.3	10.8-1.13	גדול או שווה ל-10.2	גדול או שווה ל-812	גדול או שווה ל-25	גדול או שווה ל-1990	28-31	223-247
	33UH	11.3-11.7	1.13-1.17	גדול או שווה ל-10.7	גדול או שווה ל-852	גדול או שווה ל-25	גדול או שווה ל-1990	31-34	247-271
	35UH	11.7-12.2	1.17-1.22	גדול או שווה ל-10.8	גדול או שווה ל-860	גדול או שווה ל-25	גדול או שווה ל-1990	33-36	263-287
	38UH	12.2-12.5	1.22-1.25	גדול או שווה ל-11.3	גדול או שווה ל-899	גדול או שווה ל-25	גדול או שווה ל-1990	36-39	287-310
	40UH	12.5-12.8	1.25-1.28	גדול או שווה ל-11.8	גדול או שווה ל-939	גדול או שווה ל-25	גדול או שווה ל-1990	38-41	302-326
	42UH	12.8-13.2	1.28-1.32	גדול או שווה ל-12.1	גדול או שווה ל-963	גדול או שווה ל-25	גדול או שווה ל-1990	40-43	318-342
	45UH	13.2-13.8	1.32-1.38	גדול או שווה ל-12.3	גדול או שווה ל-979	גדול או שווה ל-25	גדול או שווה ל-1990	43-46	342-366
	48UH	13.7-14.3	1.37-1.43	גדול או שווה ל-12.7	גדול או שווה ל-1011	גדול או שווה ל-25	גדול או שווה ל-1990	46-49	366-390
EH	28EH	10.4-10.8	1.04-1.08	גדול או שווה ל-9.8	גדול או שווה ל-780	גדול או שווה ל-30	גדול או שווה ל-2388	26-29	207-231	פחות או שווה ל-200
	30EH	10.8-11.3	1.08-1.13	גדול או שווה ל-10.2	גדול או שווה ל-812	גדול או שווה ל-30	גדול או שווה ל-2388	28-31	223-247
	33EH	11.3-11.7	1.13-1.17	גדול או שווה ל-10.5	גדול או שווה ל-836	גדול או שווה ל-30	גדול או שווה ל-2388	31-34	247-271

יישום

006-Application
